PV रिबन के हो र यो कसरी निर्मित छ?

PV रिबन के हो, र यो कसरी निर्मित छ?

PV रिबनक्रिस्टलीय सिलिकन फोटोभोल्टिक मोड्युल भित्र हालको प्रसारणको लागि एक महत्वपूर्ण कन्डक्टर हो। यो सामान्यतया उच्च चालकता तांबे आधार सामग्रीबाट बनाइन्छ जुन रोलिङ, एनेलिङ, र टिन-प्लेटिंग प्रक्रियाहरू पार गर्दछ। तिनीहरूको आवेदनमा निर्भर गर्दै, PV रिबनहरू मुख्य रूपमा अन्तरसम्बन्धित रिबन र बसबार रिबनहरूमा वर्गीकृत हुन्छन्।

इन्टरकनेक्शन रिबनले छेउछाउको सौर्य कोशिकाहरूलाई जोड्दछ, कोशिकाहरूद्वारा उत्पन्न गरिएको वर्तमानलाई सेल स्ट्रिङमा सञ्चालन गर्दछ। बसबार रिबनहरू, जुन सामान्यतया आकारमा ठूला हुन्छन्, सेल स्ट्रिङहरूबाट वर्तमान सङ्कलन गर्छन् र यसलाई मोड्युलको आउटपुट टर्मिनल वा जंक्शन बक्समा निर्देशित गर्छन्। फलस्वरूप, रिबनको आयामी शुद्धता, सीधापन, कोटिंग एकरूपता, र मेकानिकल गुणहरूले सोल्डरिङ प्रक्रियाको स्थिरता र मोड्युलको दीर्घकालीन विश्वसनीयतालाई प्रत्यक्ष असर गर्छ।

किन तामाको तार फ्ल्याट रिबनमा घुमाउनुपर्छ?

परम्परागत राउन्ड तामाको तार सीधा PV मोड्युलहरूमा प्रयोग गर्न सकिँदैन; यसलाई यसको क्रस-सेक्शनल आकार परिवर्तन गर्न प्लास्टिकको विकृति चाहिन्छ, राउन्ड प्रोफाइलबाट सामग्रीलाई सटीक चौडाइ-देखि-मोटाई अनुपातको साथ फ्ल्याट स्ट्रिपमा रूपान्तरण गर्न।

रिबन उत्पादनमा, रोलिङ प्रक्रियाको मुख्य कार्य "तामाको तारलाई समतल पार्नु" मात्र होइन, तर स्थिर चौडाइ, मोटाई, किनाराको गुणस्तर र नियन्त्रित विकृतिको माध्यमबाट समतलता हासिल गर्नु हो। चौडाइमा उतारचढावले सोल्डरिङ पङ्क्तिबद्धतालाई असर गर्न सक्छ, असमान मोटाईले विद्युतीय प्रतिरोध स्थिरतालाई असर गर्छ, र खराब सीधापनले पछिका चरणहरूमा घुमाउरो अनियमितता र अस्थिर टिन प्लेटिङ निम्त्याउन सक्छ।

तसर्थ, PV रिबन रोलिङ प्रक्रियालाई सामग्रीको विरूपण, तनाव समन्वय, आयामी निरीक्षण, र सतहको गुणस्तरमा एकसाथ नियन्त्रण आवश्यक छ।

PV रिबन निर्माण प्रक्रिया

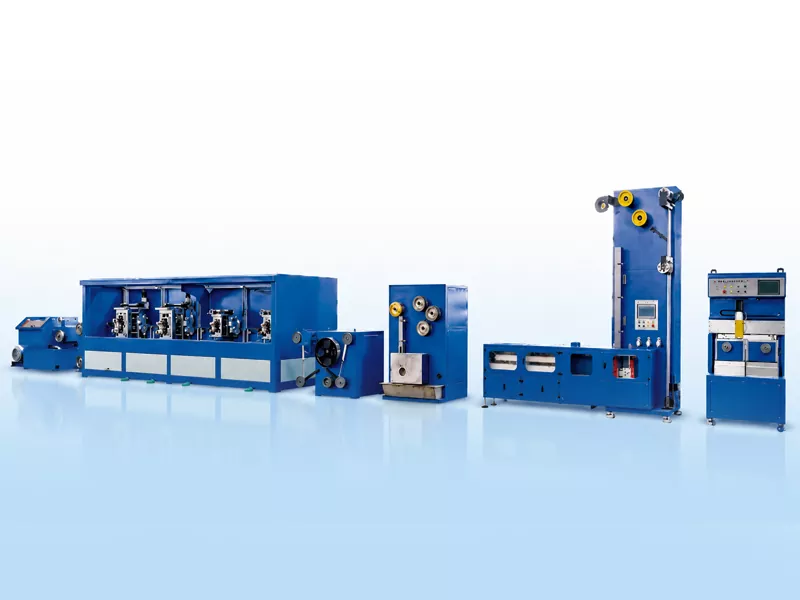

एक सामान्यPV रिबन उत्पादन लाइनकच्चा मालको रूपमा TU1 अक्सिजन-रहित तामाको तार प्रयोग गर्दछ। मल्टि-स्टेज तार रेखाचित्र, सटीक रोलिङ, निरन्तर एनिलिङ, फ्लक्स उपचार, हट-डिप टिन प्लेटिङ, र स्वचालित घुमाउरो जस्ता प्रक्रियाहरू मार्फत, यसले गोलो तामाको तारबाट फ्ल्याट, टिन-प्लेटेड कन्डक्टिव रिबनको निरन्तर निर्माण हासिल गर्छ।

तामाको तार देखि PV रिबन निर्माण प्रक्रिया सम्म

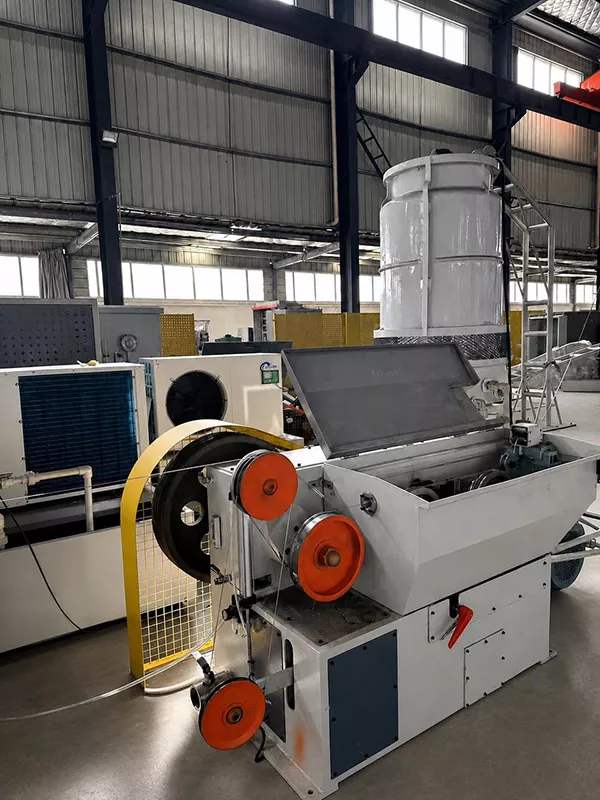

रेखाचित्र मेसिन

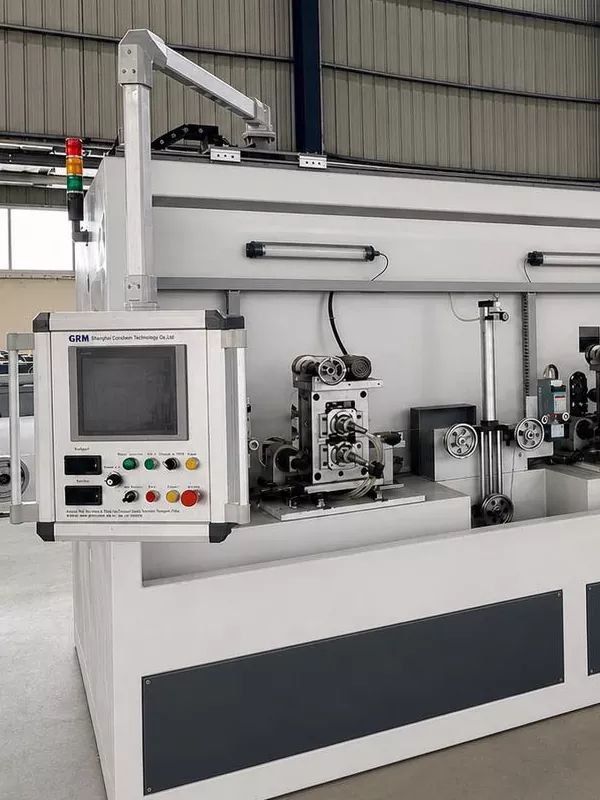

4 रोल स्ट्यान्ड

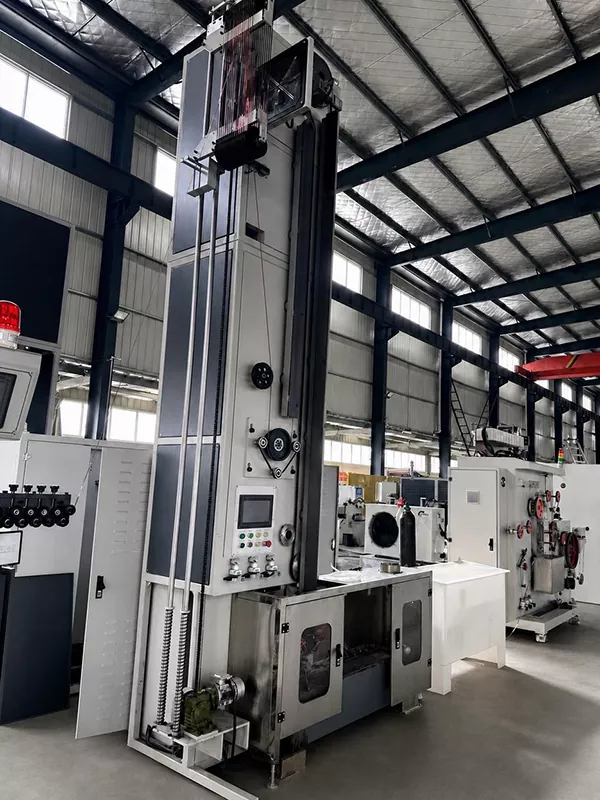

एनिलिङ

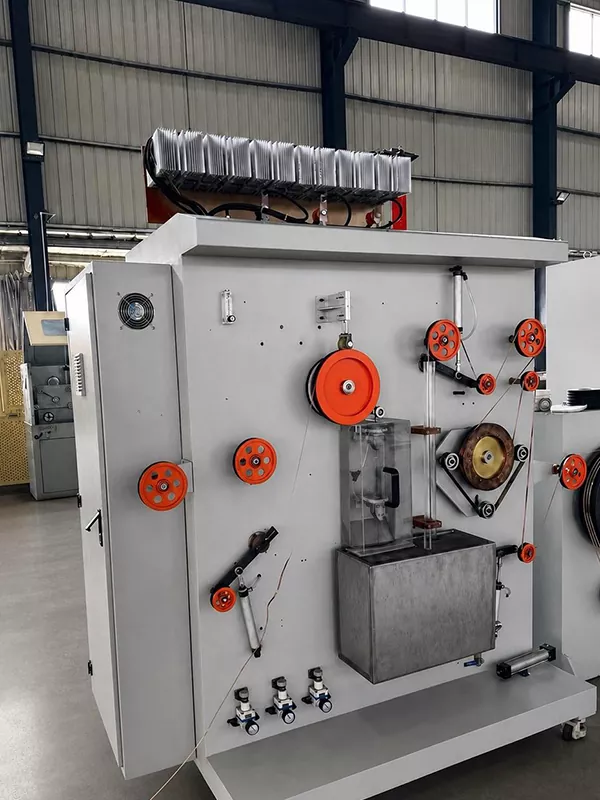

टिन कोटिंग

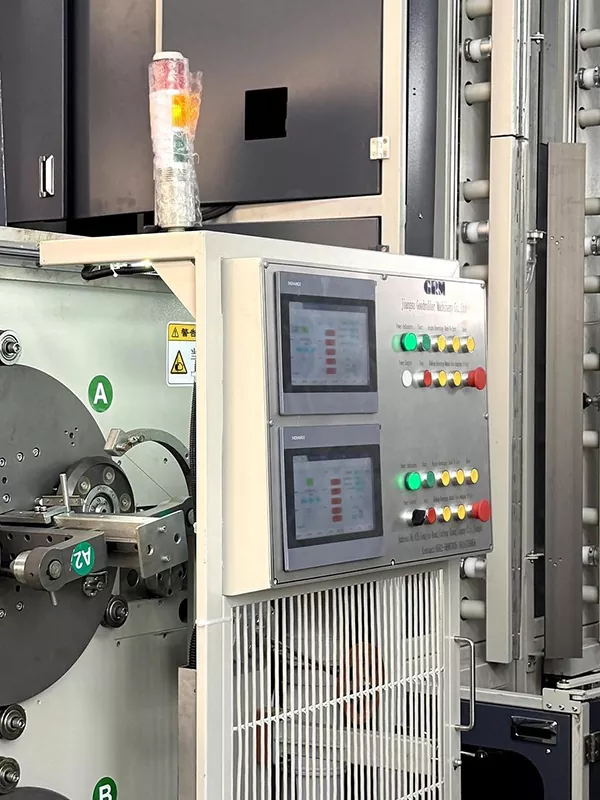

स्वचालित कुंडल चांग

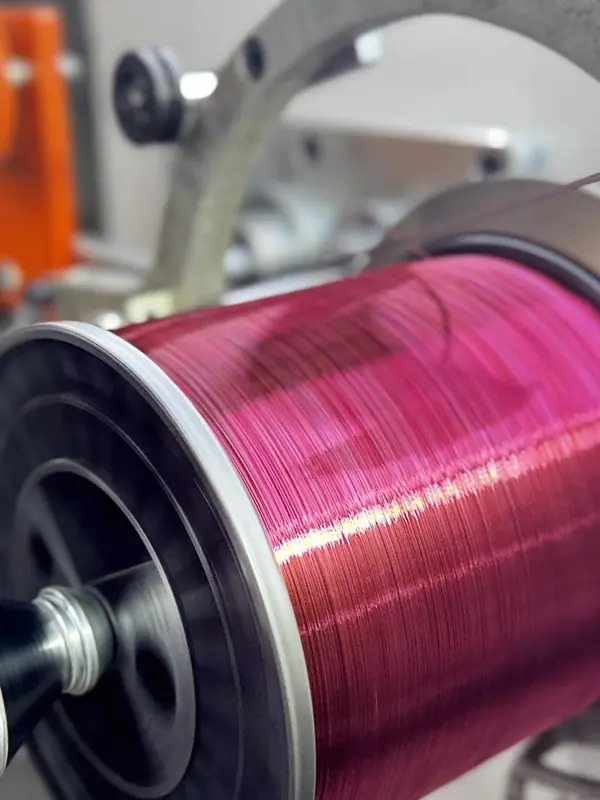

प्रेसिजन टेक-अप

गोलो कपर तार → तार रेखाचित्र → प्रेसिजन रोलिङ → एनिलिङ → फ्लक्स उपचार → हट-डिप टिन प्लेटिङ → स्वचालित घुमाउरो

प्रमुख निर्माण चुनौतीहरू

1. चौडाइ र मोटाई नियन्त्रण

रिबनको चौडाइ र मोटाईले सोल्डरिङ सम्पर्क क्षेत्र, विद्युतीय प्रतिरोध स्थिरता, र मोड्युल लेआउटको स्थिरता निर्धारण गर्दछ। फराकिलो, पातलो बसबार उत्पादनहरूका लागि, रोलिङको क्रममा सानातिना उतार-चढावहरू पनि पछिको टिन-प्लेटिंग र घुमाउने चरणहरूमा विस्तार गरिन्छ।

2. पट्टी समतलता र सीधापन

स्ट्रिप समतलता र सीधापनले टिन प्लेटिङ, तनाव स्थिरता, र घुमाउरो सफापनको समयमा मार्गलाई असर गर्छ। कमजोर सीधापनले स्ट्रिपलाई घुमाउनको कारण बनाउँछ, जसले पछिको प्रक्रियाहरूमा समायोजनको लागि असमान घुमाउरो वा डाउनटाइम निम्त्याउँछ।

3. एनिलिङ र मेकानिकल गुणहरू

घुमाइएको तामा स्ट्रिपहरूलाई तिनीहरूको मेकानिकल गुणहरू समायोजन गर्न एनेलिङ चाहिन्छ। अपर्याप्त एनेलिङले अत्यधिक कठोरतामा परिणाम दिन्छ, जसले मोड्युलमा पछिल्लो सोल्डरिङ र तनाव राहतमा बाधा पुर्‍याउँछ; यसको विपरीत, ओभर-एनिलिङले उत्पादन स्थिरता र आयामी स्थिरतामा सम्झौता गर्न सक्छ।

4. टिन कोटिंग एकरूपता

हट-डिप टिन प्लेटिङलाई रिबनको सतह र किनाराहरूको पूर्ण कभरेज चाहिन्छ। धेरै पातलो कोटिंगले सोल्डरबिलिटीलाई कमजोर बनाउँछ, जबकि अत्यधिक बाक्लो कोटिंगले सामग्रीको खपत बढाउँछ र आयामी स्थिरतालाई असर गर्न सक्छ।

5. घुमाउरो स्थिरता

स्वचालित घुमावटले उत्पादनको उपस्थिति मात्र होइन तर पछिको प्याकेजिङ्ग, यातायात र प्रयोगलाई पनि असर गर्छ। कारकहरू जस्तै तनाव नियन्त्रण, सर्वो-संचालित ट्र्याभर्स मेकानिज्महरू, र स्पूल-परिवर्तन विधिहरूले घुमाउरो कसर र किनारा पङ्क्तिबद्धता निर्धारण गर्दछ।

किन अनलाइन मापन महत्त्वपूर्ण छ

निरन्तर उत्पादनमा, म्यानुअल स्पट चेकले रोलिङ प्रक्रियाको क्रममा हुने चौडाइ र मोटाई भिन्नताहरूमा समयमै प्रतिक्रिया दिन सक्दैन। अनलाइन लेजर मापनले वास्तविक-समयमा आयामी विचलनहरू निगरानी गर्दछ र अपरेटर इन्टरफेसमा डाटा फिड गर्दछ, अपरेटरहरूलाई तुरुन्तै प्रक्रिया प्यारामिटरहरू समायोजन गर्न सक्षम बनाउँछ।

PV रिबन निर्माताहरूका लागि, अनलाइन निरीक्षणको मूल्य गैर-अनुरूप उत्पादनहरू पत्ता लगाउनमा मात्र होइन तर ब्याच-देखि-ब्याच भिन्नतालाई कम गर्न र निरन्तर उत्पादनमा स्थिरता बढाउनमा पनि निहित हुन्छ।

सामान्य उत्पादन दायरा

PV बसबारहरूको लागि सामान्य समाप्त आयामहरू 3 देखि 8 मिमी चौडाइ र 0.2 देखि 0.4 मिमी मोटाईमा हुन्छन्। आयाम, सहिष्णुता, टिन कोटिंग मोटाई, र मेकानिकल गुणहरू सम्बन्धी विशिष्ट आवश्यकताहरू मोड्युल डिजाइन, सोल्डरिंग प्रक्रियाहरू, र ग्राहक उत्पादन मानकहरू द्वारा निर्धारण गरिन्छ।

निष्कर्ष

PV रिबन निर्माण उपकरणको एक टुक्रा समावेश गर्ने प्रक्रिया होइन; बरु, यो तार रेखाचित्र, रोलिङ, एनिलिङ, टिन प्लेटिङ, निरीक्षण, र घुमाउरो समावेश गर्ने एक निरन्तर, एकीकृत प्रक्रिया हो। उच्च दक्षता फोटोभोल्टिक मोड्युलहरूको निर्माणको लागि, स्थिर रिबन आयामहरू, राम्रो सीधापन, एक समान टिन कोटिंग, र नियन्त्रण योग्य मेकानिकल गुणहरू मोड्युल सोल्डरिङ गुणस्तर र दीर्घकालीन विश्वसनीयता सुनिश्चित गर्न आधारभूत छन्।
